3.5 布线阶段
布局和时钟树综合之后进行布线操作。主要内容:完成标准单元的信号线的连接,布线工具需要考虑到布线拥塞消除、优化时序、减小耦合效应、消除窜扰、降低功耗、保证信号完整性等问题。由于电路规模庞大(百万,千万条),布线问题复杂,直接求解时间复杂度高,所以将布线分为全局布线和详细布线。
1. Gcell Grid
Gcell Grid是一个网格结构,用于在芯片布局中进行网格化的管理。它将芯片表面划分为一系列规则的方形或正交网格单元,每个单元称为一个Gcell。Gcell Grid的目的是简化布局、布线和实现流程,确保设计的时序和布线规则得到满足。
现在我们用通俗的话讲讲为什么要构建一个 Gcell Grid。 如果把布线工程比作1000块拼图工程,显然我们需要把大拼图划分成一个个具有不同特征的区块(Gcell Grid),再讲散落的拼图按区块进行划分,分成若干堆(全局布线),再对每个堆实现拼接(详细布线)。Gcell Grid另一个用出在于评判拥塞程度,具体看 2 Global Routing 部分。

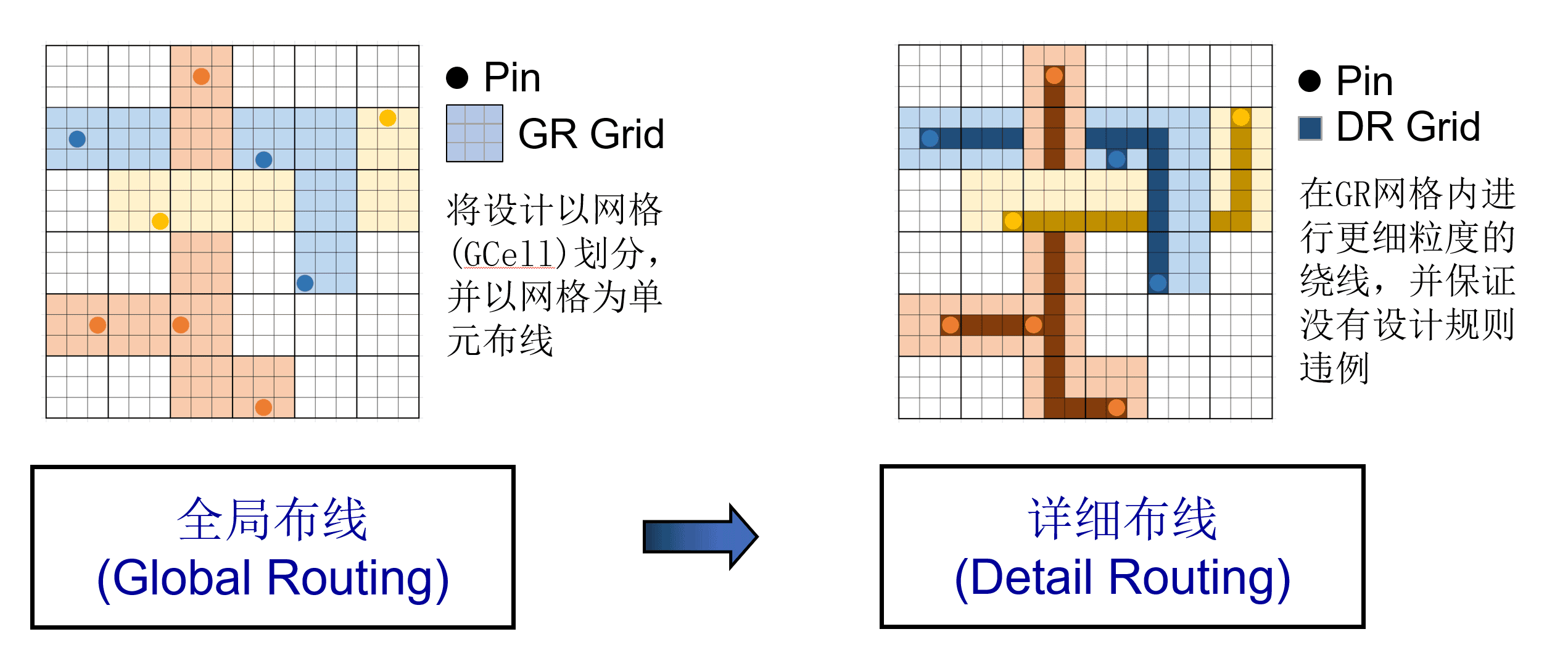

基于格点的布线理论,网格的长宽都定义在Lef或者floorplan文件(.def)中,当然初始时工具会根据设计和tech lef中情况自动生成。如图所示,全局布线时,每个黑框即为一个Gcell,相同颜色的需要进行布线,具体的布线则在详细布线时发生。

2 Global Routing
全局布线Global routing,简称GR。它对整块芯片的走线做布局规划,并没有进行任何实际的走线(not lay down any metal traces)
GR会为指定的金属层和Gcells分配线路,并根据分配线路的多少评判拥塞程度(congestion)。

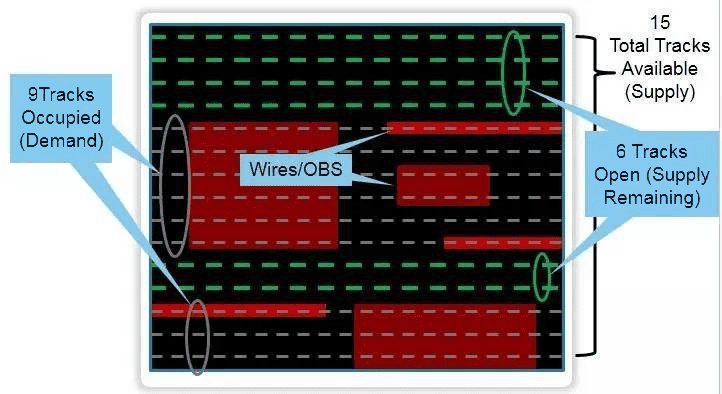

上图为一个GCell中的示例图,如图所示,一个GCell中包含了15条tracks(通常一个gcell中会占有10几个track,根据design的不同有所变化),其中由于wires或OBS(route blockage)等被占用9条而其余6条属于可使用。global routing的目标是使得每个gcell的容量占有率在85%左右。
此图的demand = 9,supply = 15,则congestion = demand - supply = -6 (负值表示不拥塞,正值越大,拥塞程度越高)

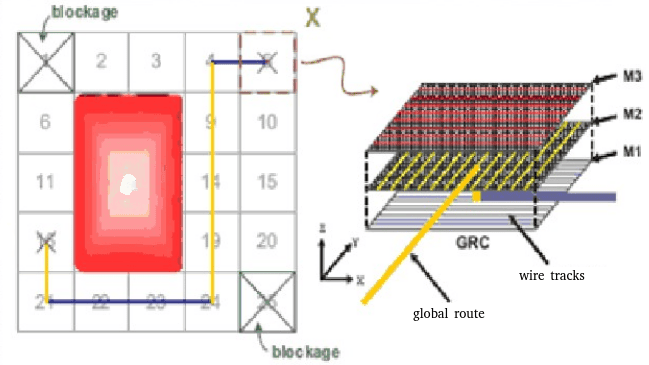

网格上的数字表示拥塞程度,global route以gcell cell作为绕线参考网格,工具在绕线时会试图避开拥塞程度高的gcell并寻找gcell中的最短path。在global route时,软件只知道起点和终点,可以简单理解为两个具有连接关系的pin。但是不知道如何从起点走到终点。但是GR会避开拥塞高以及blockages和P/G(rings/straps/rails)等区域,这样就能大概的设计出一个走线的大致路径。

3 Track Assignment
GR是基于gcell的分析,主要是分配绕线资源,根据global routing结果可以看看congestion情况,就是总体看绕线资源是否足够,是否合理,它并没有将绕线分配到具体的track上。布线通道分配(Track Assignment,简称TA)将GR设计的每一连线分配到一定的track上,并且对连线进行实际布线,这个阶段不做DRC检查。

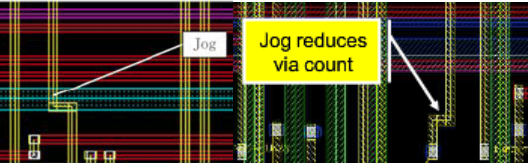

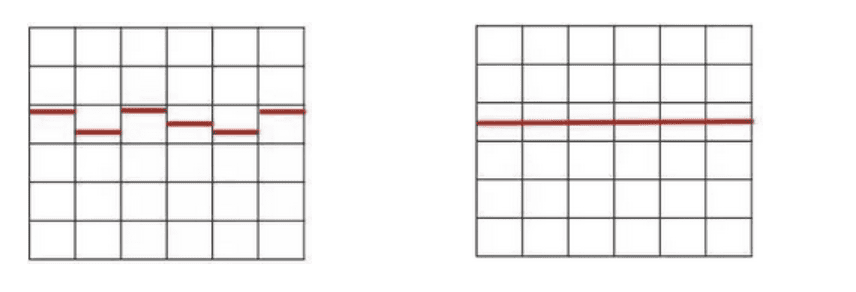

如上图所示,左图是GR形成的net,并没有首尾连线,而经过经过track assignment后,形成右图完整的net。并且,在track assignment阶段,布线尽可能走长直的金属连线,但同时会减少孔的个数。为了减少孔的个数,会形成jog(小范围地改变布线方向,如下图所示)。

TA阶段不做DRC的检查,即走线会产生许多DRC:Wire spacing;Wire width;Via rules(size;density;stackable etc..),这由Detail Route修复。
4 Detail Route
Detail route的工作主要将TA产生的DRC violation移除。方法:使用固定尺寸的switch box(sbox)来修复违规。Sbox是整个版图平均划分的小格子,工具对每一个小格子内部的DRC进行修复,但是边界上的DRC修复不了。

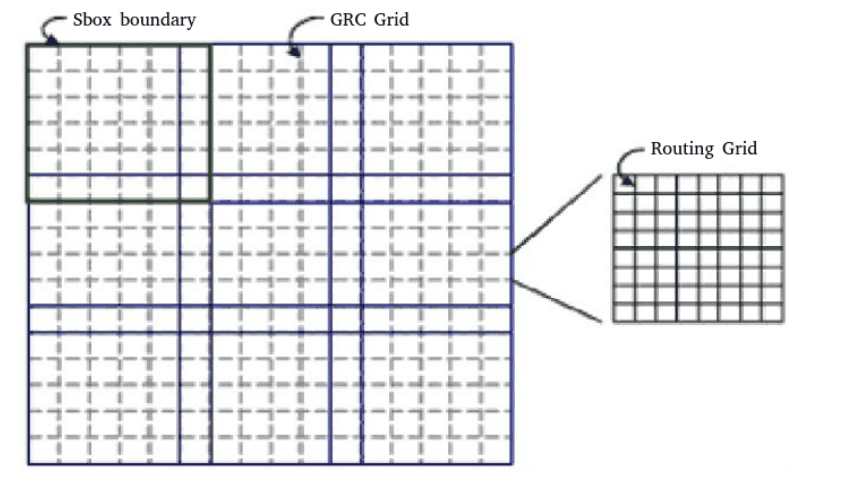

Sbox由GCell构成,每个Sbox边缘会重叠一个GCell宽度(Sbox由GCell组成,两个sbox交叠的宽度为一个GCell的宽度)。
5 Search and repair
Search and repair(布线修补),通过逐渐增大Sbox的尺寸寻找和消除Detail routing中没有完全消除的DRC违规。
